变压器直流电阻是变压器制造过程中电力部门半成品、成品出厂试验、安装、交接试验试验中的常规项目，制造缺陷及运行后的隐患。
变压器直流电阻测试仪QXZZ-10A是一款体积小、携带方便的新产品。变压器直流电阻测试仪不仅适用于变压器、互感器、电抗器等感性测试项目的测量，也适用于铜排、电线、开关触头等阻性测试项目的测量。 变压器直流电阻测试仪测试速度快、精度高。
变压器直流电阻测试仪可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况，直流电阻测试仪具有报警和自动放电功能。
Product Introduction
电流档位 | 测量范围 | 电流档位 | 测量范围 |
10A | 500uΩ~500mΩ | 300mA | 100mΩ~25Ω |
5A | 1mΩ~1.5Ω | 100mA | 500mΩ~80Ω |
1A | 50mΩ~8Ω | 5mA | 30Ω~50kΩ |
技术指标 | |||
准确度 | ±(读数×0.2%) | 最高分辨率 | 0.1uΩ |
使用条件及外形 | |||
工作电源 | AC220V，50Hz/60Hz | ||
主机重量 | 4kg(不含测试线) | 主机尺寸 | 320×240×130mm3 |
使用温度 | -10℃~50℃ | 相对湿度 | ≤90%，不结露 |
Product Parameters
1、自动化和简易操作： 高速单片机控制使得整机自动化程度高，操作简便，减少了操作人员的操作负担。
2、宽广测量范围和新型电源技术： 采用全新电源技术，拓展了测量范围，适用于更多不同规格的变压器测试需求。
3、完善的保护功能： 可靠保护反电势对仪器造成的冲击，提高了仪器的稳定性和可靠性，延长了仪器的使用寿命。
4、快速响应速度和稳定测量数据： 仪器具有快速的响应速度和稳定的测量数据，确保测试结果的准确性和可靠性。
5、智能化功率管理技术： 通过智能化功率管理技术，仪器总是工作在最小功率状态，有效降低内部发热，节约能源，提高了设备的节能性能。
6、不掉电时钟和不掉电存储器： 内部带有不掉电时钟和不掉电存储器，可以永久保存数据，确保数据的安全性和可靠性。
Product Image

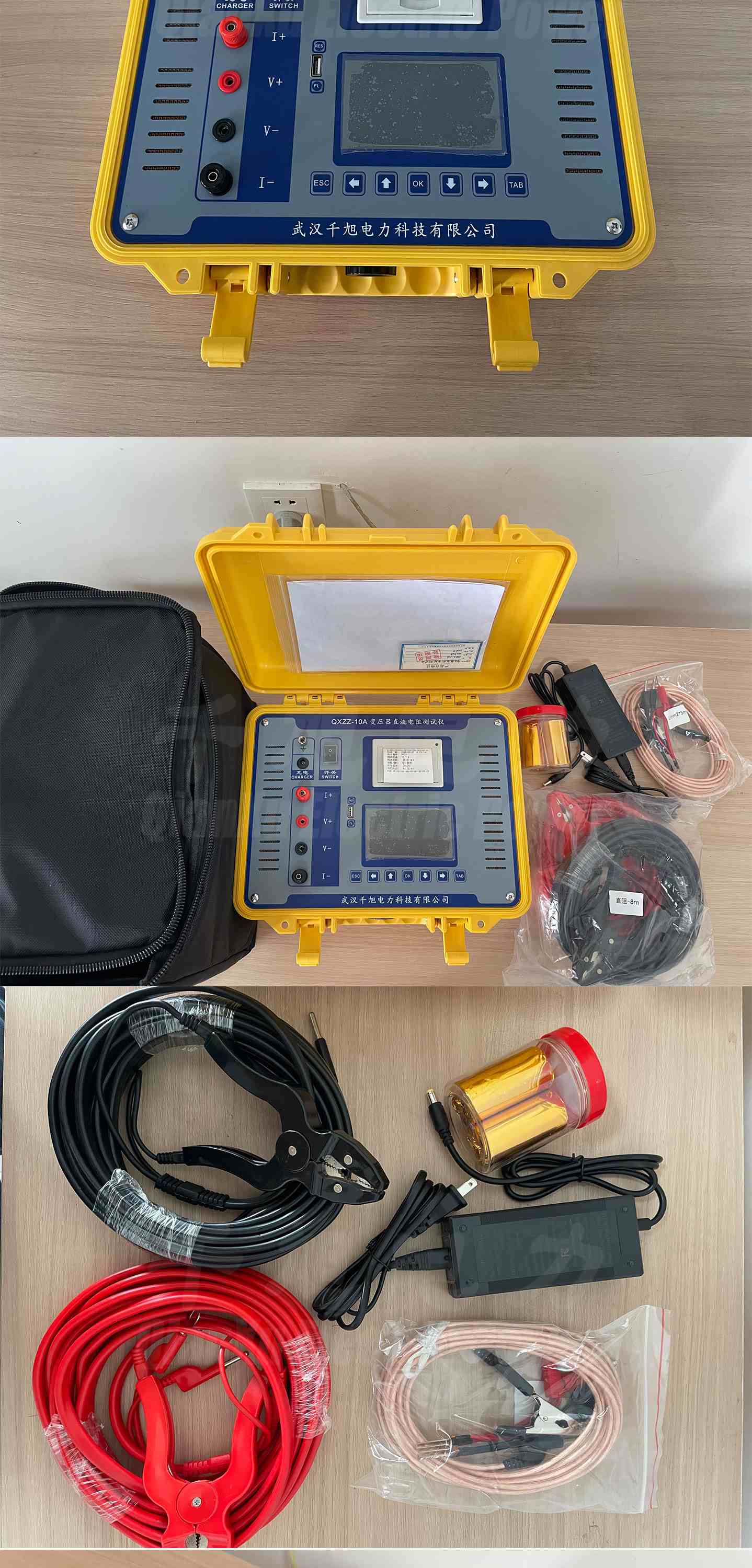

仪器的面板见下图
1、电源开关：仪器工作电源，内置可充电锂电池。
2、功能键：七个功能键，根据仪器运行界面显示当前按键功能。
3、RES和FL按键：为仪器更新程序使用按键。
4、接地点。
5、I+、 I- 输出电流接线柱，I+为输出电流正，I-为输出电流负。
6、V+、V- V+为电压线正端，V-为电压线负端。

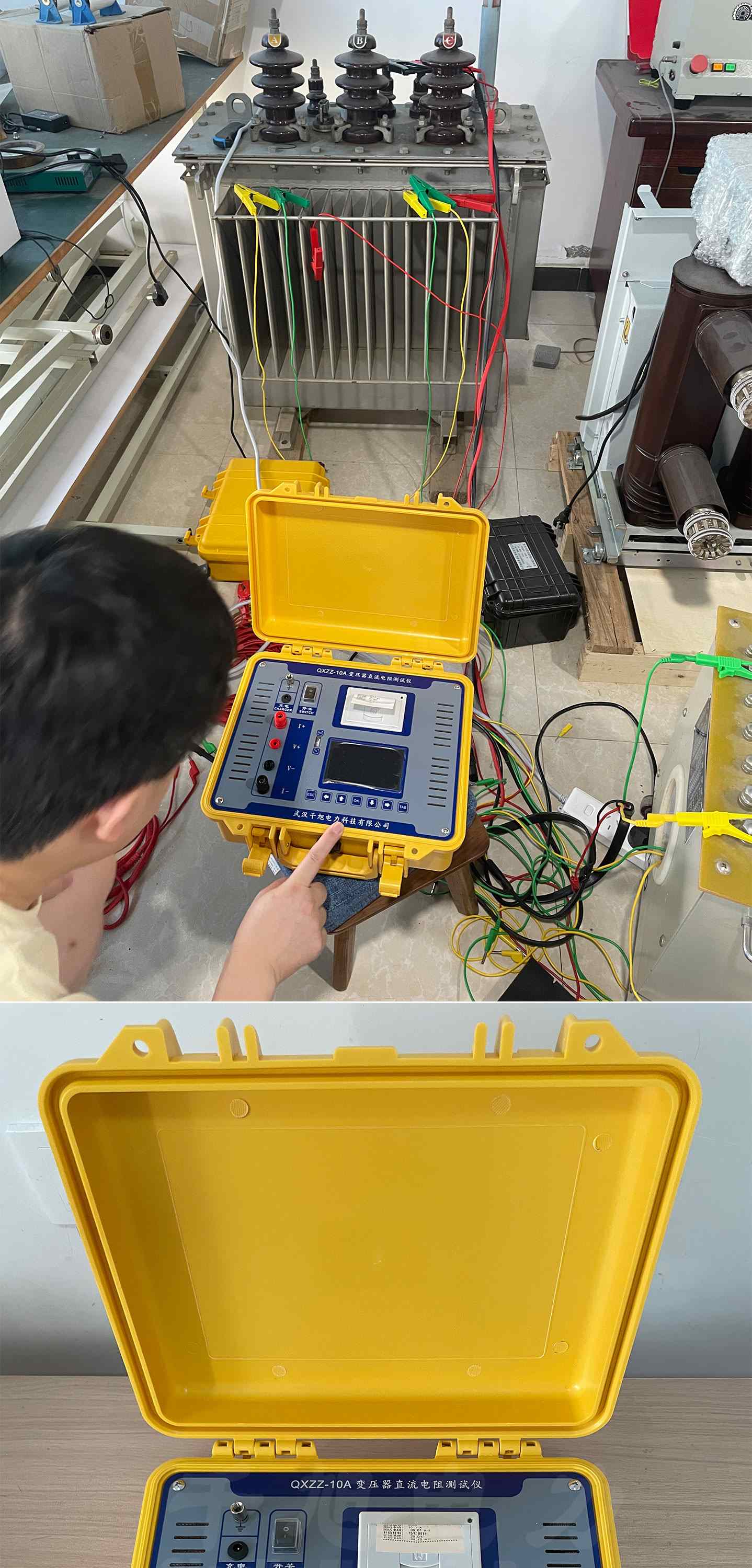

仪器接线见上图：将红色测试线插片接到I+上， 插杆接到V+上，测试钳夹到试品一端，将黑色测试线插片接到I-上，插杆接到V-上，测试钳接到试品另一端。
Product Certificate

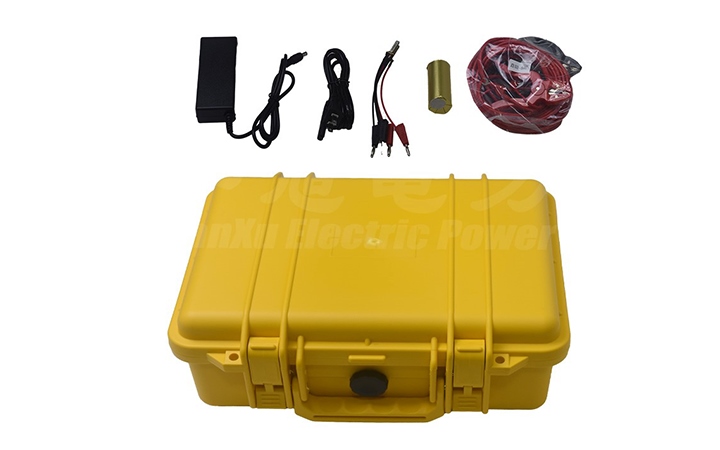

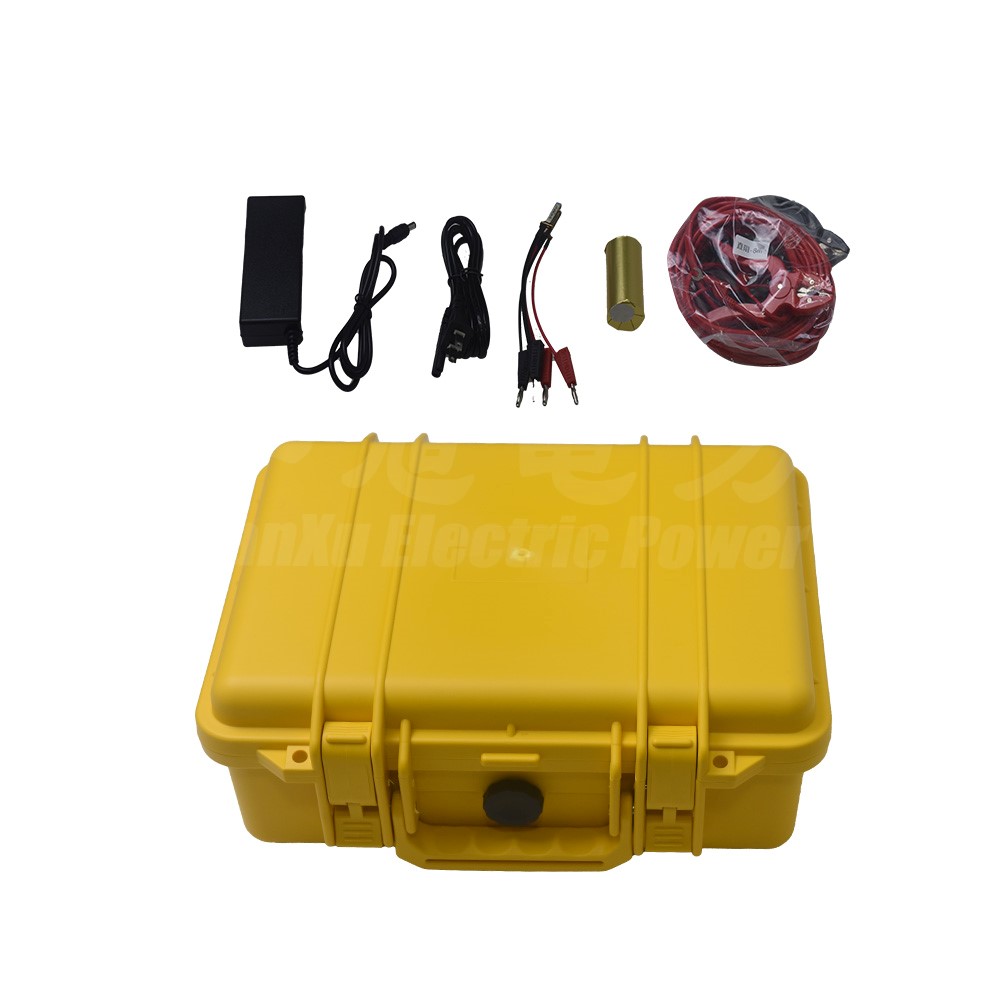

直流电阻测试仪主机 一台
10A型测试线 一套
电源适配器 一个
标 准 电 阻 一个
使用说明书 一本
合 格 证 一张
检 测 报 告 一张
