武汉千旭电力高压异频介质损耗测试仪QXJS-H是一款专为现场抗干扰介质损耗测量或实验室精密介质损耗测量而设计的设备。该装置采用了异频介质损耗测试仪的一体化结构，内置了介质损耗电桥、变频电源、测试变压器和标准电容器等组件。通过采用变频抗干扰和傅里叶变换数字滤波技术，实现全自动智能测量，确保测量数据的高准确性，并能在强干扰环境下保持稳定。
异频介质损耗测试仪的测试结果可以直接显示在大屏幕液晶显示屏上，同时还可以通过内置微型打印机进行打印输出，方便用户查阅和保存测量数据。这些功能使得武汉千旭电力异频介质损耗测试仪QXJS-H成为一款功能强且易于操作的介质损耗测试设备，适用于各种实验室和现场环境下的介质损耗测试需求。
Product Introduction
准确度 | Cx | ±（读数×1%+1pF） |
tgδ | ±（读数×1%+0.00040） | |
抗干扰指标 | 变频抗干扰，在200%干扰下仍能达到上述准确度 | |
电容量范围 | 内施高压 | 3pF～60000pF/10kV 60pF～1μF/0.5kV |
外施高压 | 3pF～1.5μF/10kV 60pF～30μF/0.5kV | |
分辨率 | 最高0.001pF，4位有效数字 | |
tgδ范围 | 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别 | |
试验电流范围 | 10μA～5A | |
内施高压 | 设定电压范围 | 0.5～10kV |
最大输出电流 | 200mA | |
升降压方式 | 连续平滑调节 | |
电压精度 | ±(1.5%×读数+10V) | |
电压分辨率 | 1V | |
试验频率 | 45~65Hz 整数频率、49/51Hz、45/55Hz 自动双变频 | |
频率精度：±0.01Hz | ||
外施高压 | 正接线时最大试验电流5A/40~70Hz | |
反接线时最大试验电流 10kV/5A/40~70Hz | ||
CVT自激法低压输出 | 输出电压3～50V，输出电流3～30A | |
测量时间 | 约30s，与测量方式有关 | |
输入电源 | 180V~270VAC，50Hz/60Hz±1%，市电或发电机供电 | |
计算机接口 | 标准RS232接口 | |
打印机 | 自带微型热敏打印机 | |
环境温度 | -10℃～50℃ | |
相对湿度 | <90%，不结露 | |
选型主要技术指标 | ||
电容量范围pF | 3~60k | |
最大输出电流mA | 200/10kV | |
外形尺寸长x宽x高cm | 34x26x27cm3 | |
重量kg | 22kg（异频介质损耗测试仪） | |
高电压介损 | 支持 | |
CVT自激法测量 | 不需外接设备C1/C2同时测量高压连线可拖地 | |
回路放电提示 | 有 | |
打印机 | 热敏 | |
计算机接口及存储 | RS232存储100组数 | |
Product Parameters
1、变频抗干扰技术确保在高达200%的干扰下仍能准确测量，测试数据稳定，适用于现场抗干扰介质损耗测试。
2、采用高精度技术实现精准介质损耗测量，配合高精度三端标准电容器，测量结果准确稳定，正向/反向接线结果一致。
3、异频介质损耗测试仪所有量程输入电阻均低于2Ω，避免测试线附加电容影响。
4、支持外接油杯和固体材料测量电极进行精密绝缘介损测试。
5、兼容性强，自动识别50Hz/60Hz系统电源，支持发电机供电，可在频率波动大的情况下正常测量。
6、内置串联、并联介质损耗测量模型，与校准表和介质损耗标准兼容，便于仪器检定。
7、多级防护设计确保安全可靠。
8、高压保护功能可高速切断输出以应对试品短路、击穿或高压电流波动情况。
9、低压保护功能避免误接380V、电源波动或突然断电造成过压。
10、接地保护确保仪器接地良好，避免危险电压。
11、CVT提供高低压四重保护限值，防止设备损坏，菜单错误不会输出励磁电压，无10kV高压输出。
12、自动跟踪输出电压，防止“容量上升”效应出现。
13、抗震设计保证仪器在长途运输振动和颠簸中不损坏。
14、高压电缆适用于拖地使用。
15、支持外接标准电容接口，自动跟踪测试电源频率，适用于大容量高压介质损耗测试。
16、具有电路接触不良和放电提示功能，便于判断接线可靠性。
17、CVT自激法测量功能，同时测量C1/C2，自动补偿影响，高压连接线可拖至地面。
18、具有反接低压屏蔽功能，无需拆线即可测量反接线介质损耗。
19、中文图文菜单，大屏幕背光液晶显示。
20、配备热敏打印机，打印数据清晰快速，无噪音。
21、带日历时钟，可存储100组测量数据。

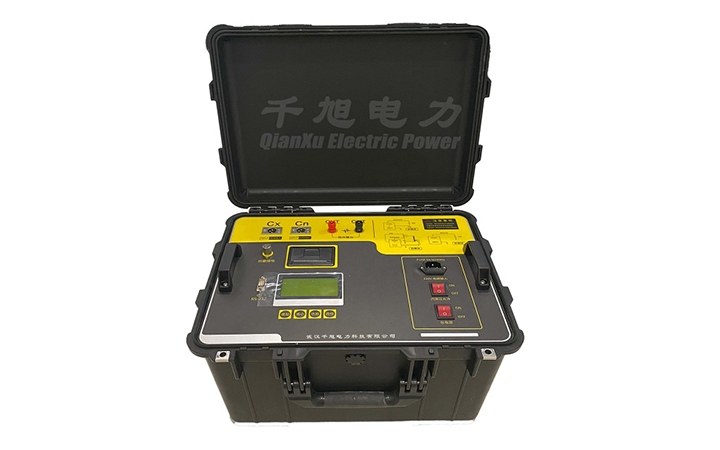

Product Image
Product Certificate
1．主机（异频介质损耗测试仪） | 一台 |
2．高压电缆（10米） | 一条 |
3．低压电缆（6米） | 两条 |
4．电源线 | 一条 |
5．地线（5米） | 一条 |
6．CVT1接线 | 两条 |
7、出厂检测报告 | 一份 |
8．说明书 | 一本 |
