千旭电力QXJB系列继电保护测试仪是一款采用现代先进微电子技术和器件实现的新型小型化微机继电保护测试仪。该测试仪符合电力部颁布的DL/T624-1997《微机继电保护试验装置技术条件》，并在广泛听取用户意见的基础上进行了设计和改进,采用可靠的结构设计，确保性能稳定可靠，小型化设计，便于携带和操作。同时可以作为独立设备进行操作，也可与笔记本电脑连接，提供更多功能和便利性，利用现代微电子技术和器件，实现了高性能、高精度的测试功能。
Product Introduction
1. 交流电流源
单相电流输出（有效值） | 0--30A/相，精度：0.5% ±5mA |
三相并联输出(有效值) | 0--90A/三相同相位并联输出 |
相电流长时间允许工作值(有效值) | 10A |
每相最大输出功率 | 200VA |
三相并联电流最大输出功率 | 600VA |
三并电流最大输出允许工作时间 | 5s |
频率范围 | 0--500Hz，精度0.01Hz |
相位 | 0--360°，精度0.1° |
2．直流电流源
直流电流输出 | 0--±10A/相，精度：0.5% ±5mA |
3．交流电压源
单相电压输出（有效值） | 0--120V/相，精度：0.5% ±5mV |
线电压输出（有效值） | 0--240V |
相电压/线电压输出功率 | 70VA/90VA |
频率范围 | 0--500Hz，精度：0.01Hz |
相位 | 0--360°，精度：0.1° |
4．直流电压源
单相电压输出幅值 | 0--±160V，精度：0.5% ±5mV |
线电压输出幅值 | 0--±320V |
相电压/线电压输出功率 | 70VA/90VA |
5．开关量端子
开关量输入端子 | 8对 |
空接点 | 1--20mA，24V 装置内部有源输出 |
电位翻转 | 无源接点：低阻短接信号 有源接点：0-250V DC |
开关量输出端子 | 4对，空接点，遮断容量：110V/2A，220V/1A |
6．其他
时间范围 | 1ms--9999s，分辨率：1ms |
单机体积重量 | 体积 320*168*250mm3，约12.5Kg |
交流供电 | AC220V±10%，50Hz，10A |
7．交流电流工作时间
10A≥工作电流 | 工作时间＞60分钟 |
20A≥工作电流≥10A | 工作时间＞70S |
30A≥工作电流≥20A | 工作时间＞15S |
工作电流≥30A | 工作时间＞5S |
Product Parameters
1、显示屏：7寸电容触摸彩色液晶屏，分辨率为800*480。
2、装置辅助电源：可切换输出直流0、110V、220V电源，最大输出电流为2A，用于给保护装置供电。
3、开关量输入：用于采集保护装置输出开关量信号，可测量时间或检测信号。继电保护测试仪可识别有源接点和无源接点，最大有源接点直流电压值DC220V。注意/4、当接有源接点时，+COM为电源正极。
5、提手：金属握感提手，支撑整个机器的重量。
6、开关量输出：用于模拟断路器断开，或与开关量输入实现逻辑组合模拟，无源节点，最大遮断容量为AC220V/1A。
7、三相电流输出：IA、IB、IC，IN为公共端，LED亮表示电流源开路指示。
8、四相电压输出：UA、UB、UC，UX，UN为公共端。
9、LED工作指示：LED闪烁表示等待工作，LED常亮表示正在工作。
10、键盘：用于输入定值数据，包含开始、停止、退出快捷键，以及上下左右方向键选择功能。
11、面板：采用铝板拉丝工艺。
12、REST：用于复位机器出现死机、花屏等异常状态时。
13、通讯端口：“网口通讯”可外接笔记本电脑控制操作仪器；USB（选配）。
14、USB扩展接口：用于完成软件升级。
15、电源接口：通过配套连接线接入AC220V交流电压，内部保险规格为10A，5mm*10mm；ON为电源开，OFF为电源关。
16、接地：通过配套接地线安全接地。
17、散热孔：为进气孔，请勿遮挡。
18、风扇孔：内部为高速排风扇，请勿遮挡。

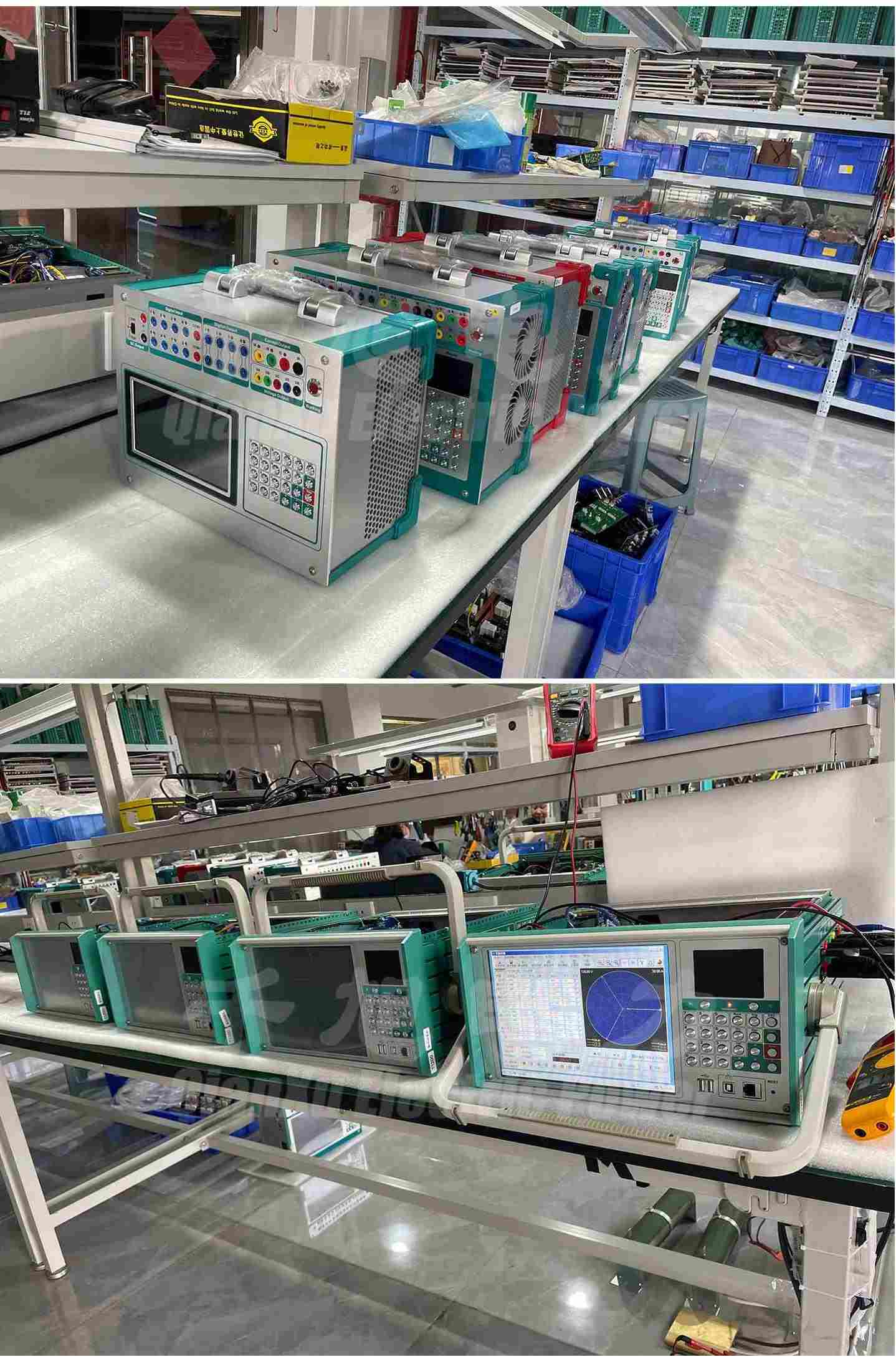

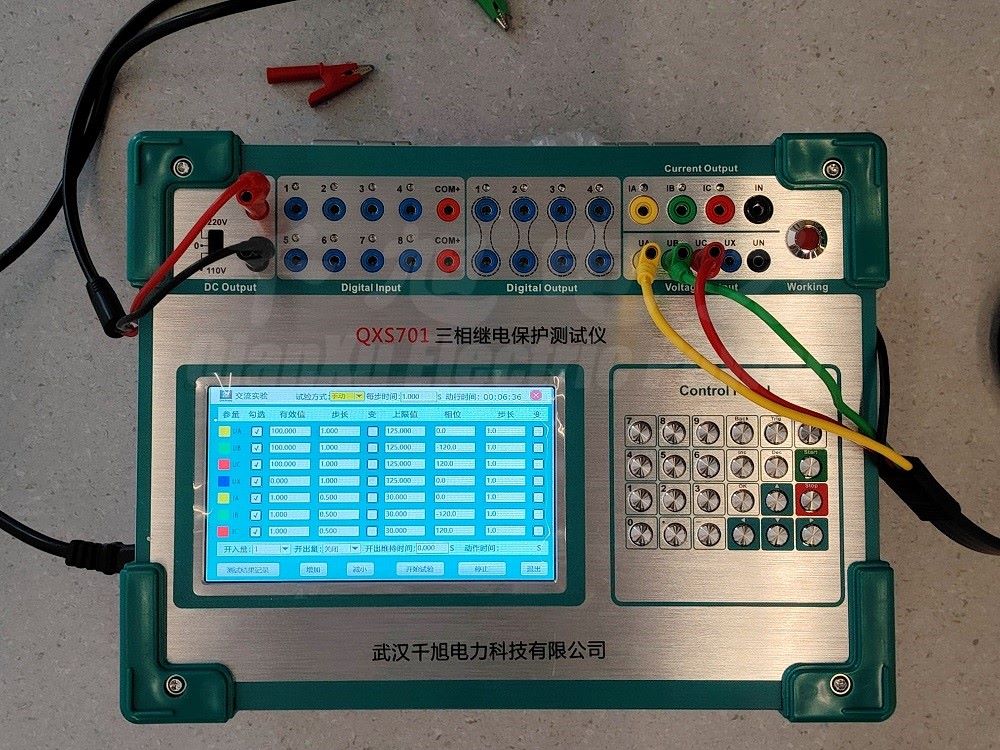

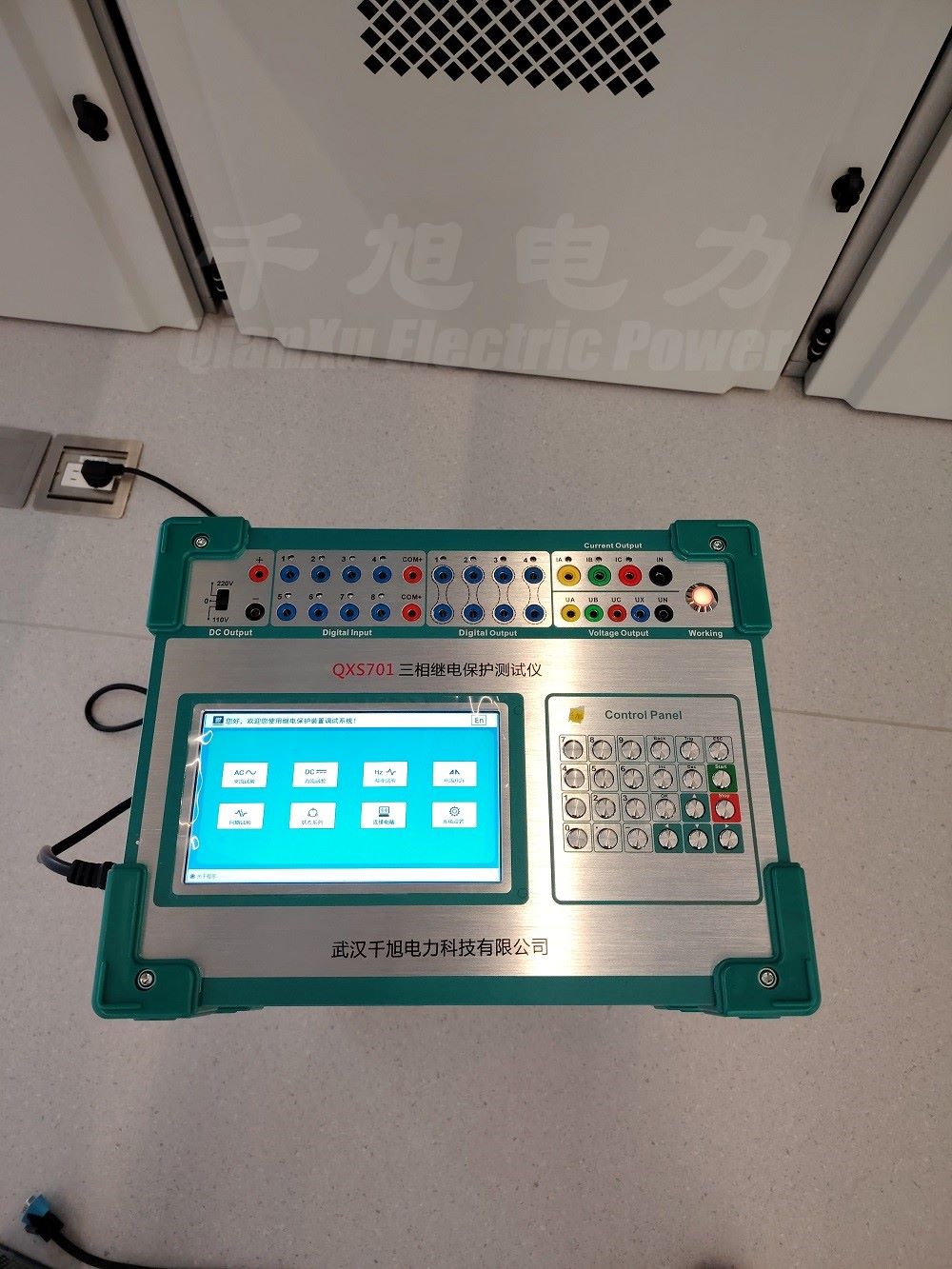

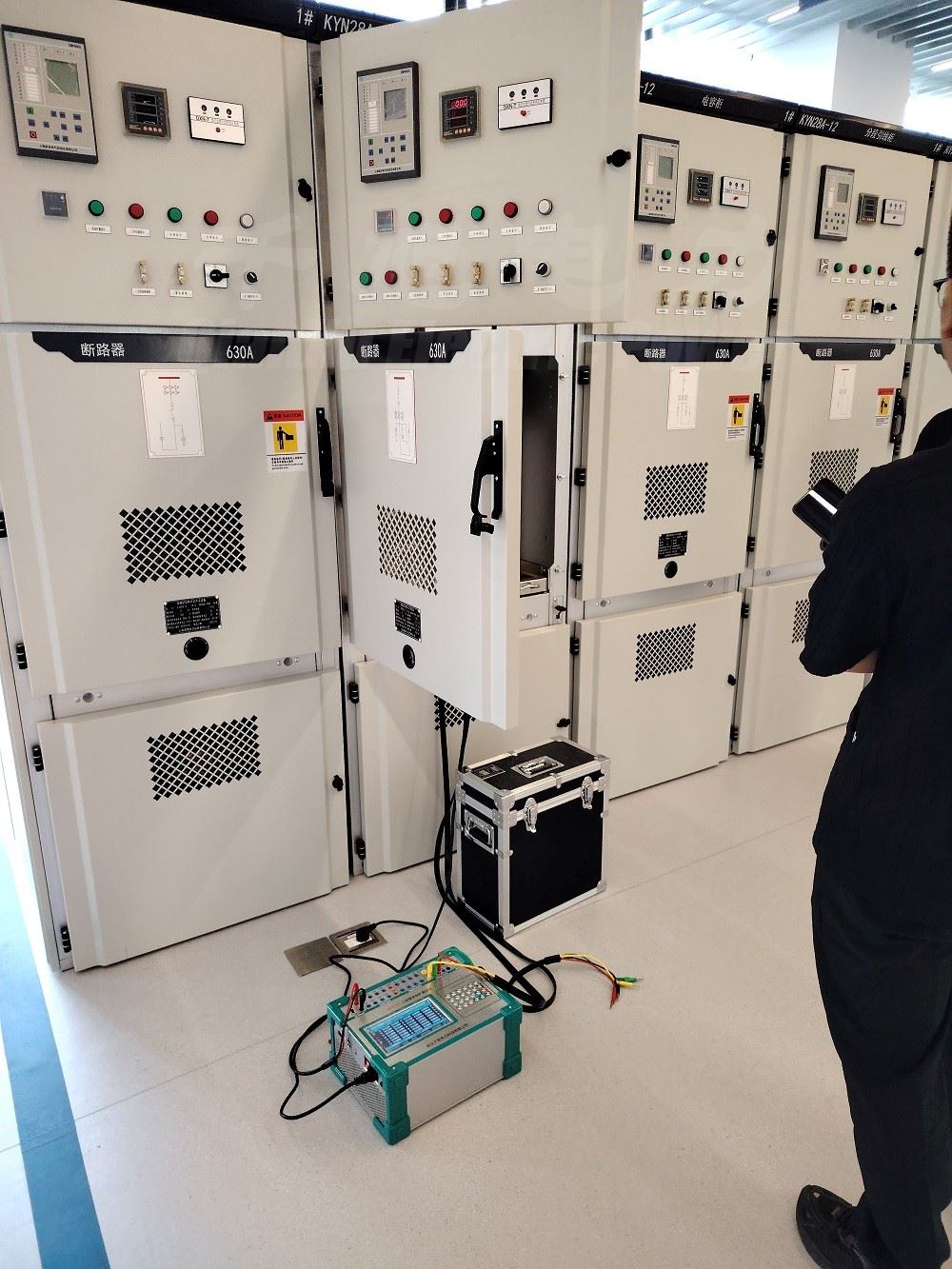

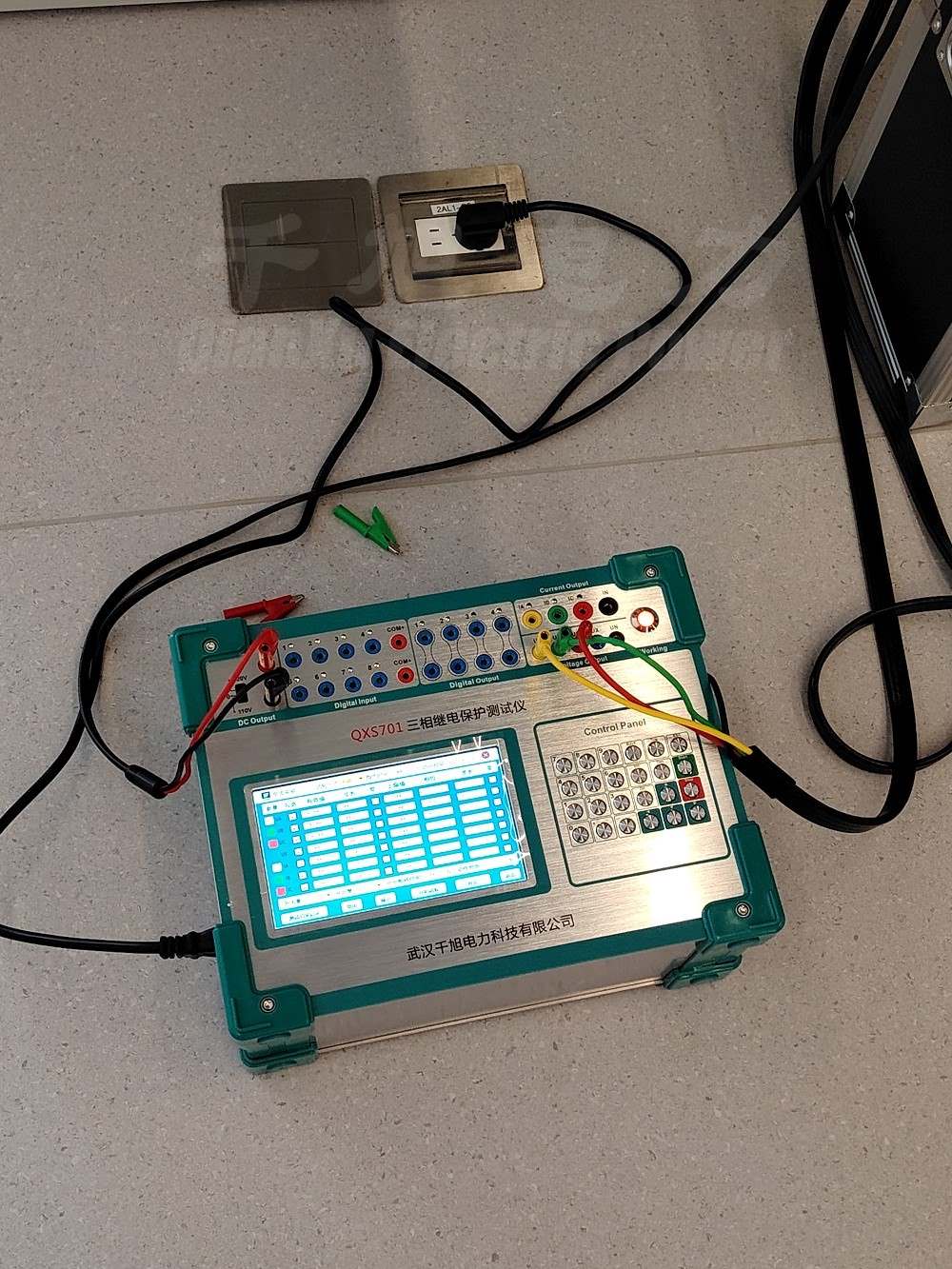

Product Image
