变压器绕组变形测试仪是用于测试66kV及以上电压等级电力变压器和其他用途的变压器的设备。在运行或运输过程中，变压器会受到故障短路电流的冲击或物理撞击，从而导致绕组失去稳定性，出现扭曲、鼓包或移位等变形现象，严重影响变压器的运行。该测试仪根据国家电力行业标准DL/T911－2016和国际电工标准IEC60076-18，采用频率响应分析法来测量变压器的绕组变形，通过检测变压器各个绕组的幅频响应特性，并对检测结果进行比较，判断变压器绕组可能发生的变形情况。
另外，变压器绕组变形测试仪也可以采用低电压阻抗法进行测试。根据国家电力公司颁发的文件要求，在变压器出厂和投产前，应进行低电压短路阻抗测试或频响法测试绕组变形以保留原始记录。该测试方法能准确反应变压器在绕组变形前后阻抗值的变化。测试仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，以确保测量数据的准确性和稳定性。
综合而言，该测试仪器能够帮助用户准确评估变压器的状态，确保其安全可靠地运行。
Product Introduction
测量速度：单相绕组1分钟-2分钟
输出电压：Vpp-20V，测试中自动调整
输出阻抗：50Ω
输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）
扫频范围：100Hz－2MHz
频率精度：0.005%
采样频率：100MSPS
扫频方式：线性或对数，扫频和点数可任意设置
曲线显示：幅频曲线
测量动态范围宽：－120dB～20dB
阻抗法测量电压：0～220V
阻抗法测量电流：0～10A
阻抗法频率：50Hz/60Hz
Product Parameters
1. 采用扫频法对变压器绕组特性进行测量，可准确测量绕组的扭曲、鼓包或移位等变形情况。
2. 测量速度快，单个绕组测量时间为1-2分钟。
3. 频率精度极高，为0.005%。
4. 采用数字化频率合成，频率稳定性更高。
5. 采用5000V电压隔离，保护测试电脑安全。
6. 具有示波功能，方便实时监测测试情况。
7. 可同时加载9条曲线，自动计算参数并诊断绕组的变形情况。
8. 分析软件功能强大，符合电力行业标准和国际标准。
9. 测量数据自动存盘、导出生成Word版测试报告或JPG图片报告。
10. 软件智能化程度高，只需按一个键就可以完成所有的测量工作。
11. 界面简洁直观，操作方便。
12. 可自动对变压器的高压绕组施加电压，自动计算出阻抗误差百分比。
13. 适用于任意大小容量的变压器的阻抗测试。
14. 显示测试电流、测试电压的波形图谱，方便实时监测测试情况。
15. 具有测量电感的功能。
16. 采用Windows平台，兼容多种操作系统。
17. 采用数据库保存测试数据，管理简洁方便。

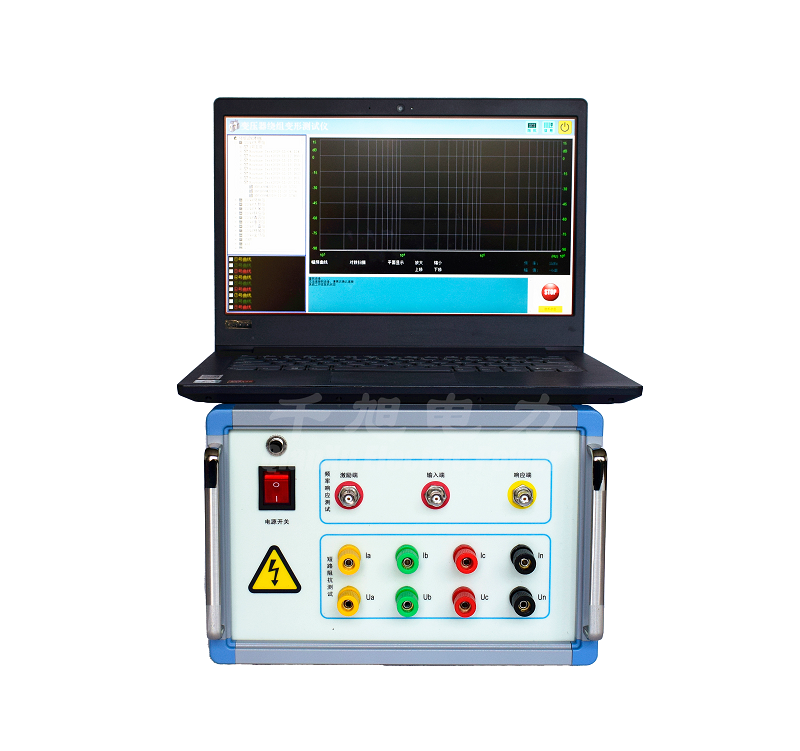

Product Image
