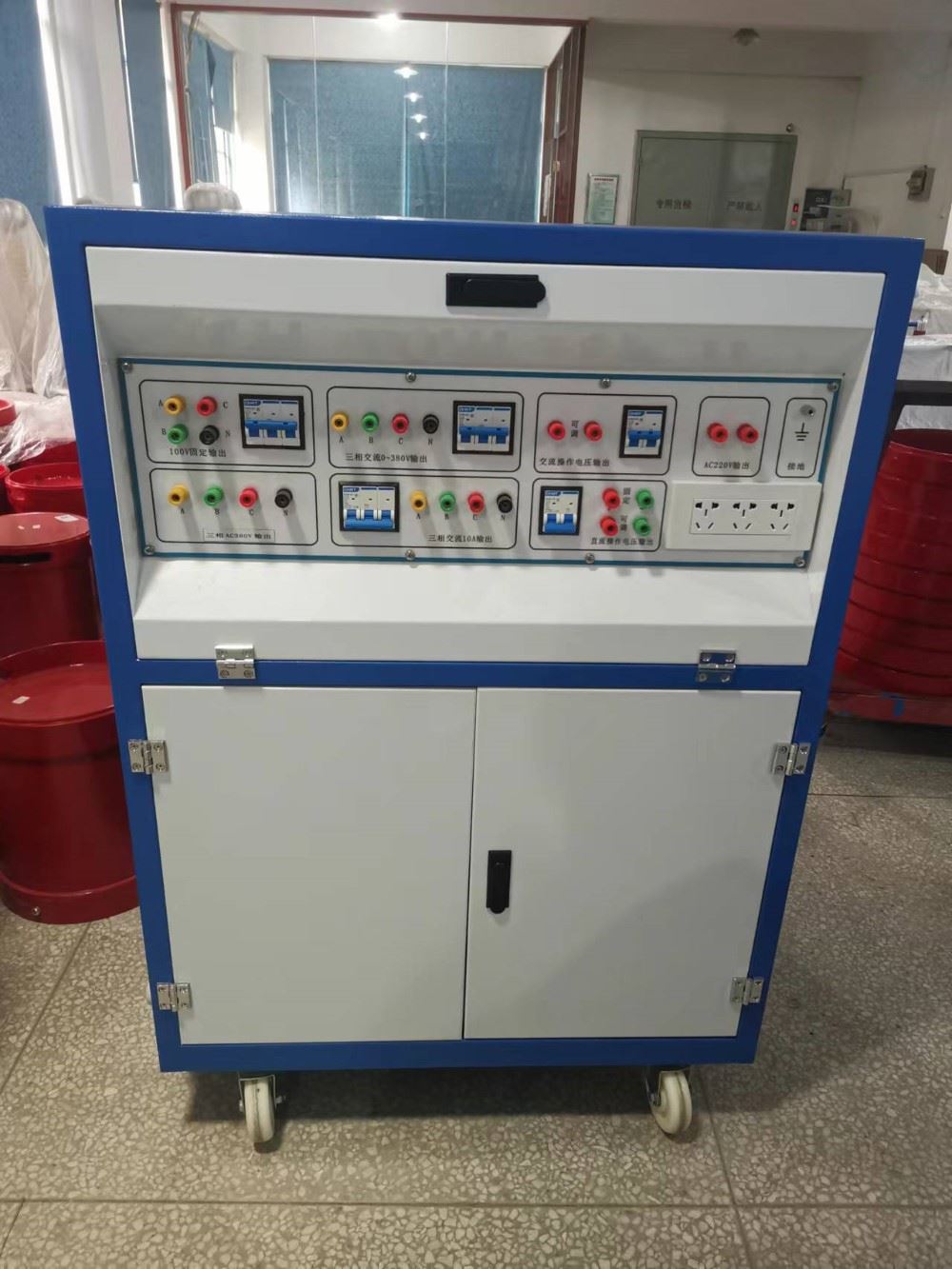

高低压开关柜通电试验台QXKGG-H用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
Product Introduction
输入电源 | 三相四线AC380V | |
输出电压及电流 | AC 三相380V 输出固定值 | 一组 |
AC 三相100V 输出固定 | 一组 | |
AC 单项220V输出固定值，插座形 | 一组 | |
AC 三相交流0-420V输出可调值 220V时电流小于10A可调值 | 一组 | |
DC 24V、48V、110V、220V固定值 | 二组 | |
DC 0-300V 可调值 | 一组 | |
三相AC0-10A可调输出 | 一组 | |
外形尺寸 | 780*640*1140m | |
重量 | 114kg | |
Product Parameters
1、高低压开关柜通电试验台集成多种交、直流电源
2、提高工作效率
Product Image
以检验直流操作电压为例：
1、接通输入电源AC380V
2、连接直流操作电压（可调）电源线至电压表
3、检查并确认接线是否接通总电源开关
4、将调压器回零，并按“合闸”钮，
5、再按面板上直流操作电压的“合闸”钮
6、缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。
7、试验完毕后，先按面板上直流操作电压的“分闸”按钮
8、最后断开面板上的的总闸，然后，断开总电源开关
Product Certificate
1、通电试验台 1台
2、产品说明书 1份
3、检验报告 1份
4、合格证 1份
5、电源线 1套
